2015年7月8日水曜日

LDA6N-HCM (MonotaRO LED電球 40W相当昼白色)



メーカー:株式会社MonotaRO
型  名:LDA6N-HCM


一部の製品では中国製なのに「日本一」というブランドを名乗
っていたMonotaROのLED電球です。






■仕様■
光束:580ルーメン
色味:昼白色
寿命:40,000時間
電力:6.4W



調光器具は対応、密閉器具については記載がありません。










びみょ~に隙間がありますが意図したものか精度の悪さか・・・


こちらにもびみょ~な隙間がありますね。



側面の狭い部分に1行で文字を印字しています。




KREO IND.

とありますが、これまでにも何度か見た事があります・・・
確かクレオ工業ですね。

★クレオ工業って?
 社名:クレオ工業株式会社
 本社:静岡県駿東郡清水町徳倉2330-82
 資本:1千万円
 設立:昭和60年
 代表:土屋康博
 事業:照明器具・電熱器具・OA関連商品等の企画・設計・製造
 社員:25名


Google Map



 Attenntion
あくまで投稿時点における購入した個体の結果であり販売されている製品が全て同じ
限りませんし、内容はあくまで管理人個人の見解にすぎません。
さらに、製品分解はメーカーが認めておらず保証外になる上に非常に危険ですからマネを
しないでください。
管理人は一切の責任を負いません。

早速破壊分解スタート、カバーは4ヶ所の爪と接着剤で固定さ
れてました。






S-8L45-1 8S

と印字されています。
LEDは内部2素子×2個直列×8枚直列の32素子、モジュー
ルへの供給電圧は47.6V(実測値)です。







ネジ4ヶ所を外すとLED実装円板が外れました、裏面にはグリ
スが塗布されています。



さらにネジを外すとアルミ板がポロッと外れます。


これがカバーを固定していた爪ですね。



ソケットをグリグリ・・・







基板の表面、ハイブリッドっぽいですね。










しっかり挿入せずに半田付けしてるようですね。



S-LD9126-2

と印字されています。


LEDモジュールに伸びる線を熱収縮チューブで束ねています。



基板の裏面です。

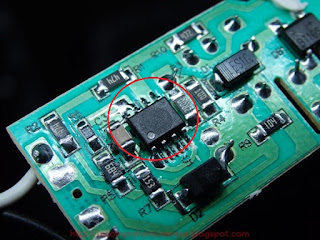

LEDドライバーは捺印が消されているので正体が不明です。



安全部品としてヒューズがあります。
抵抗の下をパターンがはしっていたり、線の挿入が甘い部分
があったりと設計・実装面はびみょ~です。
競合他社にマネされないようにLSIの印字を隠す事はあります
が、管理人的にはマイナス評価です。
外観の隙間も伴って、ちょっと世代の古い安物LED電球という
印象を受けます。

消費電力も公称値をオーバーしていますし、特にこの製品を
選択するメリットは見出せませんでした。


分解前の消費電力・温度測定結果は こちら です。

電球関連の総合リンクは こちら です。
