2015年11月17日火曜日

TL-CLMIN-L (ドウシシャ LED小型シーリングライト 820lm)



メーカー:株式会社ドウシシャ
型  名:TL-CLMIN-L


分類としては小型シーリングライトとかミニシーリングライトと
呼ばれているようです。












■仕様■
光束:820ルーメン
色味:電球色
寿命:40,000時間(メーカー1年保証)
電力:9.0W




動作保証温度は5~35℃、東北・北海道以外は夏場だとオ
ーバーする可能性があるので短寿命になっても自己責任で。







カバーは光沢のある表面ですが、数ヶ所擦れたような傷が見
受けられるのは管理が杜撰なのか材質が安物なのか・・・

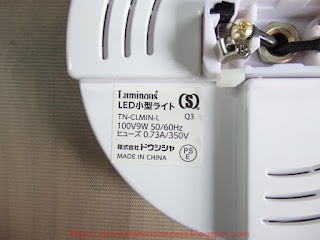

PSEマークがあります。
どうやらヒューズ付きのようですね。


引掛シーリングは角型の一般的なものです。



 Attenntion
あくまで投稿時点における購入した個体の結果であり販売されている製品が全て同じ
限りませんし、内容はあくまで管理人個人の見解にすぎません。
さらに、製品分解はメーカーが認めておらず保証外になる上に非常に危険ですからマネを
しないでください。
管理人は一切の責任を負いません。

では早速破壊分解スタート、カバーは4ヶ所の爪と接着剤で固
定されていました。










PFR118-24L V1.0

と印字されています。
LEDは内部1素子×4個並列×6段直列の24素子、モジュー
ルへの供給電圧は125.0V(実測値)です。





LED実装板を固定するネジ4ヶ所を外すと円板が取れました。
内部基板は思った以上に小さいです。





円板は表面を白く塗装したアルミ製です。

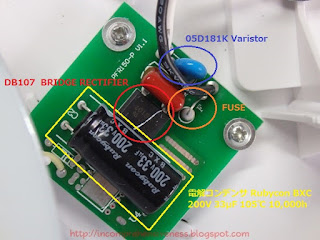

基板の表面、ガラエポのようです。



基板の裏面です。


使われている部品を見る限り、ドウシシャ製のLED電球(820
lmという事は60Wクラス)の中身を小型シーリングライトのケ
ースに詰込んだだけっぽいですね。
だからスカスカ・・・


安全部品としてバリスタとヒューズがあります。
パターンも実装も特に気になる点はありませんでしたが、これ
は引掛シーリングの付いたLED電球という方が正しいかも。

電圧に引きづられてチラついているようですので、チラつきが
気になる人・長時間利用する場所には不向きな可能性があり
ますからご注意ください。
トイレ・廊下・玄関・脱衣所等でなら選択肢としてありかなぁ・・・


分解前の消費電力・温度測定結果は こちら です。

電球関連の総合リンクは こちら です。
