2013年1月19日土曜日

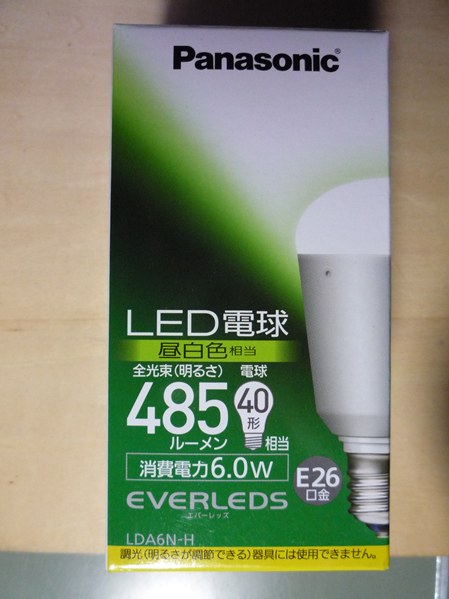

LDA6N-H (Panasonic LED電球 EVERLEDS 40W形相当昼白色)

中村邦夫氏が『妄想と破壊』をスローガンに大暴れした結果
瀕死のパナソニックですがLED電球はまだ売れてるようです。




密閉器具には対応しているようですが明示していません。
(禁止内容に入ってない)
ちょっと記載の仕方が姑息です・・・

■仕様■
光束:485ルーメン
色味:昼白色
寿命:40,000時間
電力:6.0W










注:購入した個体の結果であり販売されている製品が全て同じとは限りません。
  また、内容はあくまで1消費者としての個人的見解です。
  分解は危険を伴いますのでマネをしないでください(万一分解したら絶対に使用しないで!)。
  万一事故・損害が発生しても一切の責任は負いかねます。

さて、早速破壊分解開始です。


ガラスカバーだ・・・と・・・!?

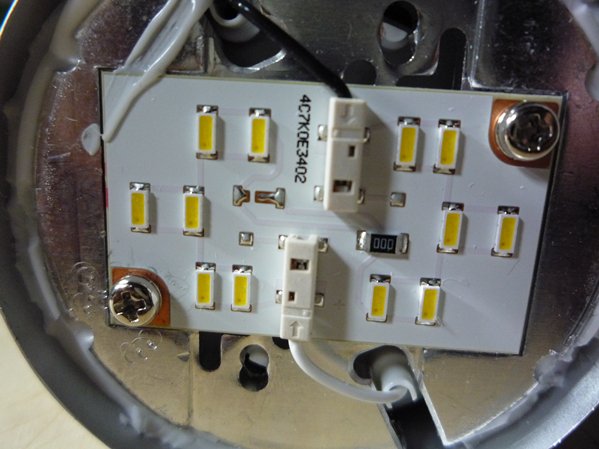

LEDがかなり小型で・・・す?・・・んん??


見え難いのでパターンにマジックで色を付けてみました。


なんだこれ??

LEDを2個ずつ並列にしてそれを6列直列にしています。
ちなみに内部は素子2個が直列に入っているので24素子かな。


ネジを外し、基板のコネクタから線を抜いたらLED実装板が
取れました。
裏面にグリスはありませんがケース側の平面度は高そう。
見た目の光沢や断面からするとアルミダイカストでしょうか。



周囲に白い接着剤らしきものがあったのでもしやと思い力技
でぐりぐりやったら・・・取れた!?


LED実装板が固定されていた部分は3.52mm、このアルミ
円板だけがダイカストのようです。



白いプラスチックの蓋を取ったら基板・・・が・・・へ??


スカスカで丸っぽい基板、下向きに配置・・・電球型蛍光灯?


基板が抜けないのでソケットをグリグリ。


口金に繋がった線をカットしたら基板が抜けま・・・し・・・し・・





ケースの内部、このケースは薄いアルミ製です。


見なかった事にして現実逃避しちゃダメって?
・・・そうですね・・・引き抜いた基板の話に戻りましょうか。


基板の表面、角度を変えて3連写です。



なんというか・・・100円ショップの電球型蛍光灯の基板と取
り違えたのかと思ってしまうような外観です。
少なくとも私の浅薄な知識ではこういう設計にする物理的メ
リットは思い付きません。

電解コンデンサは
 ・萬裕科技集團有限公司
 ・立隆電子工業股份有限公司
の製品、ヒューズ等の安全対策は見受けられませんでした。

<2013/04/18追記>
塗装絶縁形ヒューズ抵抗に見える部品がありますが基板の
表記R6となっていますしLED出力側なので普通の抵抗と
しています。

<2014/01/17追記>
回路中にPTCサーミスタがあるのを見落としてました(基板裏)。
温度によって勝手に明るさを変えている可能性がありますね。
安全対策と言えなくもないけど・・・ちょっと違うかな。


基板裏面(黄色はLEDへの出力、赤はソケットからのAC入力)。



光の反射具合からすると半田付けのレベルはあまり高くない
ように見受けられます。


不良品ではない・・・けどこの設計は・・・しょぼい?
これまで分解してきた他社LED電球と比較してもパナソニック
の設計思想だけが全く違うように見えるのですが、ちょっと妄
想してみましょう。


注:ここからはあくまで仮説です。

LED電球のコストをものすごく大雑把に考えるとこの2つです。
 ①部品代
 ②組立にかかる費用(人件費や工場設備等)

①を減らそうとすると中国メーカーでも生産できるような型落
ちした部品を選ぶ事になります。
しかし、そういう部品は自動実装できないので人が手で実装
する事になり②の人件費が増加します。
逆に②を減らそうとすると、全て自動実装できる部品を使った
りするのですが①の部品代は増加します。

ところで、自社工場・従業員は何も生産していなくても費用が
かかります。
つまり自社の場合は②が固定される事になります(残業をさせ
なければですが)。
実装にどれだけ手間がかかっても②は増えないのでとにかく
安い部品を使えばコストダウンできます。
そう考えると自社工場に電球型蛍光灯生産ラインを保有して
いるパナソニックの製品がこうなる理由も納得できる気が・・・

でも自社生産しているメーカーは他にもあるけどなんでパナソ
ニックだけがこうなってるんだろう?


分解前の消費電力測定結果は こちら です。

電球関連の総合リンクは こちら です。
