お盆のPC自作①(今使ってるメインPC)


先日からPCの調子が悪くなり、せっかくなので1台自作する事
にしました。
(実際には組みあがっているので〝自作しました〟なのですが)

まず、今使っているメインPCのスペックをご紹介です。

【スペック】
 ①CPU:Core 2 Duo E8500
 ②CPUクーラー:ANDY SAMURAI MASTER
   ※ファンは GentleTyphoon 12cm に変更
 ③マザー:P5Q-Deluxe (Asus intel P45 チップセット)
 ④HDD:WD6401AALS-00L3B2 ×2(Raid0) / WD10EADS-00L5B1 ×1
 ⑤グラボ:EN9600GT/HTDI/512M R2 (Asus nVIDIA GeForce9600GT)
 ⑥電源:EPR525AWT (ENERMAX)
 ⑦ケース:Antec Solo Black
 ⑧光学ドライブ:DVSM-XL20FB-BK (BUFFALO DVD-RAM/DVD±R/±RWドライブ)
 ⑨ファン:GentleTyphoon 12cm×1(背面) / 9cm×2(前面)
          RDL6020S (メモリ)
 ⑩その他:KAZEMASTER (ファンコントローラー)
 ⑪メモリ:CM2X2048-8500C5D ×4(コルセア 2Gメモリモジュール)


<簡単な説明>

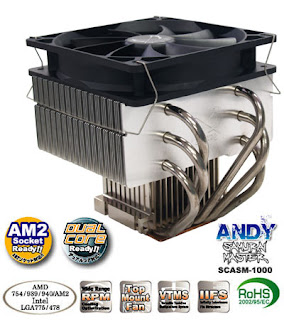

②CPUクーラー
 当時はチップセット冷却の意味でトップフロー方式が多かっ
 た気がします。

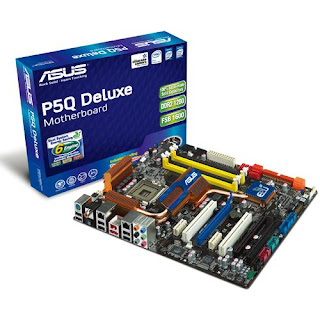

③マザー
 安定性を考えて無難な選択にしました。

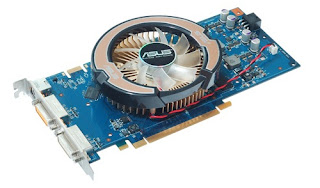

⑤グラボ
 効率が良いと評判だったのでnVIDIAのGT9600にしました。



⑥電源
 80+認証製品ではなかったですが一応80%超えのスペ
 ックで、低負荷だとファンは400回転です。
 回転数確認用の信号線があり、マザーボードのシステムフ
 ァン接続ピンに繋ぐと確認できます。



⑦ケース
 静音で評判だったので。




⑧光学ドライブ
 中身はPioneer DVR-115L でした。

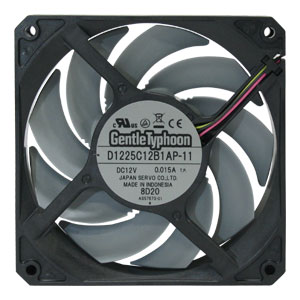

⑨ファン(GentleTyphoonは代表例です)
 日本電産製、低消費電力で、指でまわしても長い時間回り
 続ける程軸に抵抗感がありません。
 (9cmモデルはいつのまにか生産中止になってる・・・)




⑩ファンコン
 追加で購入しました。



⑪メモリ




前面・側面カバーをあけた状態です。


このケースは負圧(中の気圧が低く、隙間から空気を吸い込
む)なので隙間を全てほこり対策で塞いでいます。
光学ドライブ・ファンコン・FDDとケースの間は金属テープとホ
ットボンド、オレンジ線部分(側面カバーとフレームの接触部
分)は隙間テープ、丸で囲んだ部分は網状になってましたが
全部塞いでいます。

前面のフィルターはあまりにも通風し難かったのでネットだけ
入手してフレームに張りなおしてます。
(裏面からフレームに沿ってホットボンドで固定してあります)


前面パネル(手前が取付時に下、上が取付時に内側になります)


このケース、側面パネルを開けて内側から押さないと前面パ
ネルが開きません。
赤で書いたように爪が大きすぎるので引っ張っても外れない
というメンテナンスの悪さがネック・・・
そこで、青線のように爪を削っています。
こうすると前面カバーだけ開ける事が可能になりフィルターの
掃除が楽になりました(爪は3箇所あります)。


前面カバーの電源スイッチを裏面から


プラスチックだけで形成されています。
橙丸の部分(ケースに固定している部分)が割れて、押したら
戻らなくなりました。
ここをホットボンドで固定したら問題なく動作するようになりま
した。



【ベンチマーク】
FF14_high


FF14_low むむ、まともに動きそうな数字です

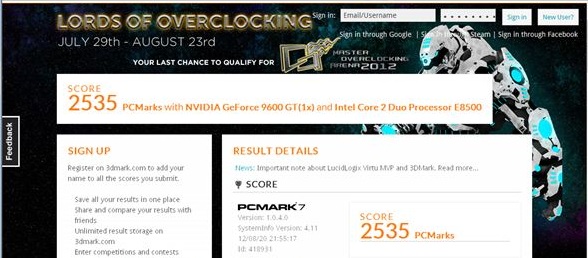

PCMark07


ClystalDiskMark

Raid0を組んでいるだけあって、当時としてはなかなかの早さ。


FF14ベンチマーク・PCMark07実行時の消費電力は こちら です。

この投稿の続きは こちら です

パソコン関連の履歴書は こちら です。
